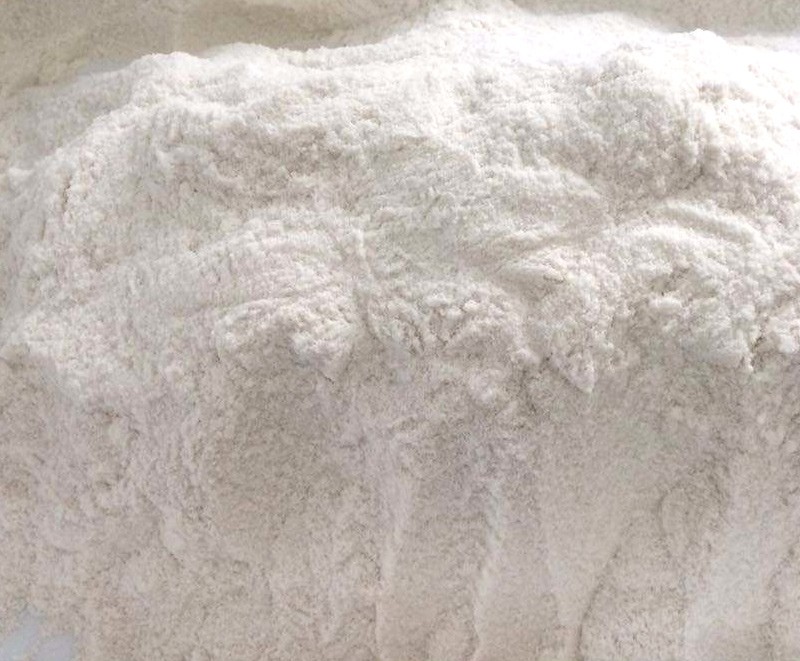

珍珠岩助滤剂是由精选小粒经矿砂经净化煤气加热，在垂直立窑内选择性膨胀，膨胀经研磨净化获得的一定粒度搭配的粉末状产品，色泽洁白，产品容重230～460kg/m3。产品品种划分的容重、粒级搭配、选择膨胀形成的孔隙直径不同为标准。

     本产品与硅澡土等助滤剂相比，具有有害金属、非金属成份少、容重轻、滤速快、过滤效果好等优点。已广泛应用于啤酒等饮料行业、制药行业、油漆涂料行业、石油行业等的快速过滤生产实践中。

珍珠岩助滤剂生产工艺简介及一般使使用特性：

  工艺简介：矿砂---分级---干燥---进料---煅烧/熔融---冷却---粉碎---多级风选---精选---去粒---装袋。

  说明：珍珠岩膨化后再经过的研磨风选,被仔细地许多等级轻轻的研磨使颗粒表面凹凸不平,滤饼成型过程才能相互挤压,最终的产品表面就是锯齿状,它们会互相咬合联接形成粗糙的滤隙，其中有许多内联通道，小到可以阻挡微米大小的粒子，但同时又具有80%---90%的空隙率，保留有较高的连续渗透力。

  我厂的珍珠岩助滤剂是一种由惰性非晶玻璃粒子组成的白色固体粉末。主要的成分有钾、钠、铝硅酸盐。本身不含有机物，生产过程中经高温燃烧达到灭菌，堆积密度较硅藻土轻20%。GK--110珍珠岩助滤剂的各个颗粒是非常不规则的曲卷片状,形成滤饼时有80%--90%的孔隙率，各颗粒有许多毛细孔相通，因此可以快速过滤且能捕捉到1微米以下的超微小颗粒。珍珠岩过滤介质的特殊优点是在保持较高液体流速的同时截留固体，它的化学稳定性极好且不存在潜在污染物，其重金属离子的含量一般在0.005%，因此可用于食品级过滤。

珍珠岩助滤剂与传统助滤剂相比其使用上有以下特点：

1、能吸附滤液中的（如酒类，高营养饮料类）部分高分子蛋白质，更有利于提高滤液的非生物稳定性；

2、可提高过滤速度以及过滤总量；减轻操作工人的劳动强度；

3、节约20%—25%使用量。

使用珍珠岩助滤剂，您的过滤产品能够达到“更清、更快、更好”，即滤液更清、滤速更快、质量更好。

珍珠岩助滤剂产品物理及操作特性：

项目型号 堆积密度(g/cm) 相对流速(s/100ml) 渗透率(Darcy) 悬浮物(%) 102um(150目)筛余物(%)

K(快速) <0.15 <30 10～2 ≤15 ≤50

Z(中速) <0.2 30～60 2～0.5 ≤4 ≤7

M(慢速) <0.25 60～80 0.5～0.1 ≤1 ≤3

珍珠岩助滤剂过滤操作注意事项：

1.必须保持滤浆进口压力与滤液出口压力之间差值（△P）相对稳定。否则，会造成滤层脱落导致过滤失败。

2.随过滤的不断进行，△P也将不断增大。当其增大至过滤设备的额定压力时，应终止过滤。

3.合理掌握预涂操作的回流时间，如滤液澄清度达不到要求，可适当处长一段回流时间。

4.添加阶段必须随时注意添加泵工作是否正常。助滤剂添加一旦终止，将导致P的陡然上升，最终造成过滤周期的缩短和滤过量的减少。

5.因操作不当，出现滤层局部脱落，滤液澄清降低时，如不十分严重，可考虑加大助滤剂的添加量，以使滤层及时得到修补，恢复正常工作。
